锤式破碎机主要由机壳、转子、承击铁和篦条等部件组成。机壳分上下两部分,由钢板切割后焊接而成,其余各部分用螺栓连接成一体。机壳内部镶有高锰钢衬板,磨损后方便更换;其主轴上安装有数组规则分布的锤子,与转盘及穿锤轴组成转子。主机通过电机、三角皮带带动主轴,从而使转子旋转,锤头受到旋转时所产生的离心力向四周伸开,大块物料从进料口进入破碎腔之后,便被高速运动的锤子击碎。破碎合格的物料则由下部有缝隙的蓖条排出,不合格的则留在破碎腔内,被锤子和承击铁块反复作用,直至能够合格排出。

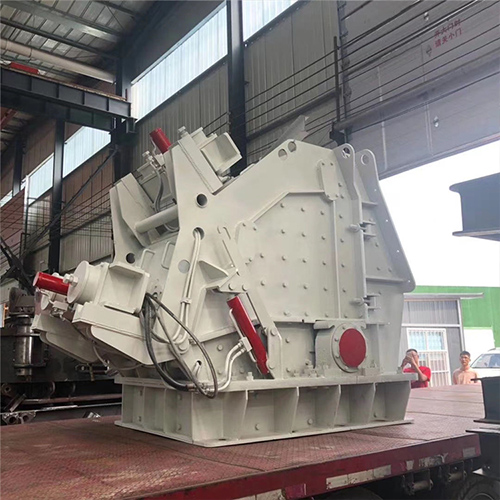

欧版反击式破碎机是一种利用冲击能来破碎物料的破碎机械。当物料进入板锤作用区时,受到板锤的高速冲击而破碎,并被抛向安装在转子上方的反击装置上再次破碎,然后又从反击衬板上弹回到板锤作用区重新破碎。此过程重复进行,直到物料被破碎至所需粒度,由机器下部排出为止。调整反击架与转子架之间的间隙可达到改变物料粒度和物料形状的目的。本机在反击板后采用弹簧保险装置,当非破碎物进入破碎腔后,前后反击架后退,非破碎物从机内排出。

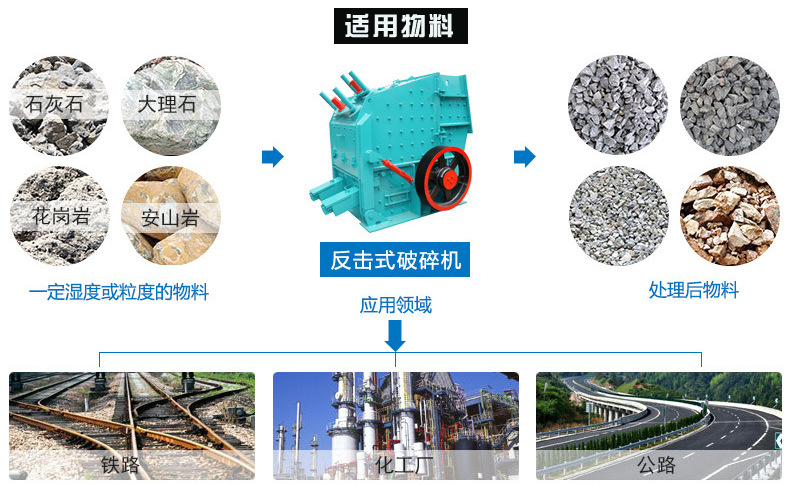

波肖门尾图库 欧版反击式破碎机(欧版反击破)主要用于冶金、矿山、水泥、化工、耐火材料及陶瓷等工业部门,在高速公路建设、水利工程、建筑碎石、机制砂加工等领域广泛应用,非常适合破碎各种软、中硬矿石进行粗碎、中碎、细碎作业。欧版系列反击式破碎机是吸收当前国际上反击破的新技术,赋予其具有国际优良水平的品质的新一代产品。
型号
|
PC4008-75
|
PC4012-90
|
PC4015-132
|
转子直径 /mm
|
750
|
900
|
1150
|
转子长度/ mm
|
800
|
1200
|
1500
|
转子转速 r/min
|
800-1000
|
800-1000
|
800-1000
|
最大给料粒度/mm
|
<100
|
<100
|
<100
|
出料粒度/mm
|
0-3
|
0-3
|
0-3
|
处理能力 t/h
|
35-50
|
50-70
|
70-100
|
电动机功率/Kw
|
55-75
|
75-90
|
110-132
|
锤头数量 /个
|
10
|
16
|
24
|
外型尺寸L*W*H/mm
|
1800*1650*1800
|
2200*2100*2200
|
2860*2500*2500
|
